二次供水設備技術特點與選型標準

二次供水設備是現代高層建筑給水系統中必不可少的設備，是為滿足人們生活用水需要的設備，基本工作原理是利用自來水管網疊壓技術，將清水送達指定高度的樓層。

二次供水設備主要技術特點：

1. 利用自來水管網壓力，疊壓增壓，同時使用變頻控制系統、高效節能型電機和水泵，高效低耗運行，保證持續、穩定供水；
2. 全密閉管道運行，結構緊湊，占地面積小；摒棄原有的蓄水池，異物不能進入管道系統，杜絕二次污染；
3. 良好的系統保護、監測、監視功能，系統運行通過有線和無線傳輸方式進行遠程控制。

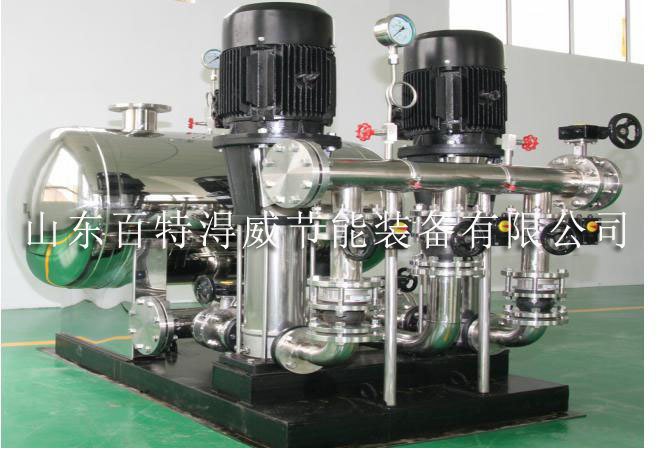

二次供水設備主要由三相異步電動機、水泵、管路、閥門、穩流補償器、真空抑制器和電氣控制柜等部件組成。它通過電機做功將電能轉換為水的勢能，即清水的揚程。對于每天都在運轉的、消耗大量電能的二次供水設備，提高用電效率、降低能耗、節約電能是用戶最關心的指標。

那么高效、節能的二次供水設備要達到什么要求？

1、二次供水設備節能評價標準

二次供水設備節能評價標準

二次供水設備的國家推薦性和建設部頒標準，國內有十幾個，但是，都沒有對二次供水設備節能指標進行規定。2015年6月，中國質量認證中心完成并發布CQC3153-2015《二次供水設備節能認證技術規范》，規定了二次供水設備節能評價要求和試驗方法，該技術規范規已成為二次供水設備節能評價的必備標準。

2、二次供水設備的命名方式

二次供水設備的命名方式?jīng)]有統一標準規定，企業按照本企業的命名規則對二次供水設備進行型號規格的命名。一般在型號規格中都包含二次供水設備的揚程、流量、單臺電機功率和電機數量等內容。

根據《城市供水條例》[國務院令第158號]第二十二條規定：城市自來水供水企業和自建設施對外供水的企業應當保持不間斷供水。因此，要求作為供水系統的重要設備——二次供水設備不能長時間停止工作。當設備出現故障時，應啟動設備中的備用泵，隨時更替損壞單元，以保持不間斷供水。在型號命名中，如果標定為2臺泵，這種結構被業內稱為“一用一備”型結構，即一臺工作泵，一臺備用泵。標定為3臺泵，被稱為“二用一備”，二臺工作泵，一臺備用泵，其他以此類推。

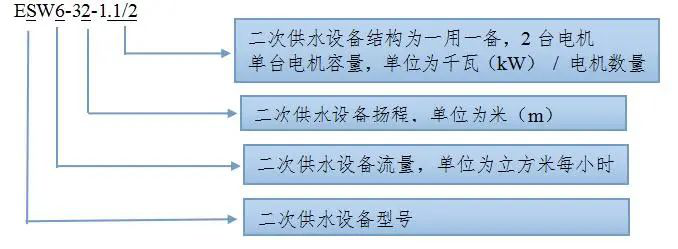

例如：二次供水設備型號ESW，規格：流量6m3/h，揚程32m，2臺1.1kW電機2臺，設備結構為一用一備。用如下方式進行型號規格的命名：

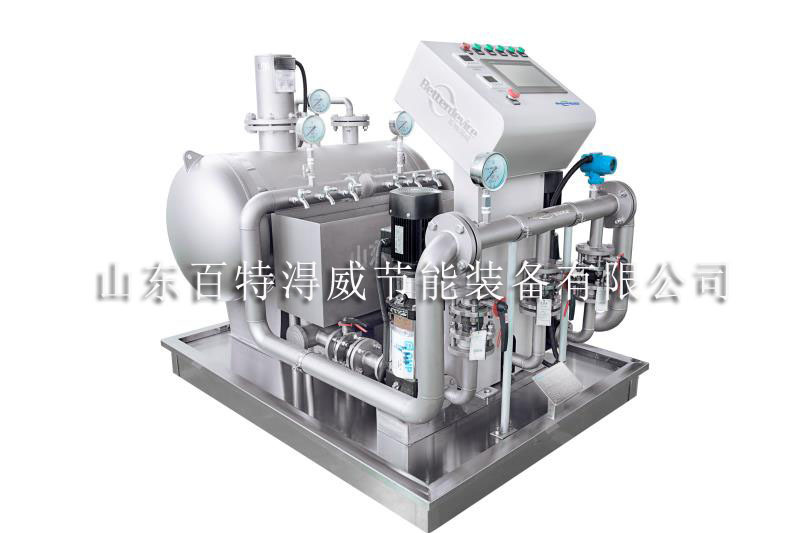

3、二次供水設備的外觀圖和基本組成

4、選購二次供水設備的關鍵指標

1、單位供水能耗

二次供水設備將1噸清水提升100米所消耗的電能，單位為千瓦·小時每立方米·兆帕（kWh /m3·MPa）。具體要求見下表：

2、流量、揚程

用戶根據清水需要量大小和送達高度，選擇適合的流量和揚程的二次供水設備。流量不同，二次供水設備的單位供水能耗值不同。

5、主要的產品種類與特點

二次供水設備種類大致分為兩種：罐式管網疊壓（無負壓）變頻二次供水設備和箱式管網疊壓（無負壓）變頻二次供水設備（注：產品名稱因企業命名方式不同而不同），后一種設備是在前一種設備基礎上增加低位水箱及相關水泵，低位水箱的主要作用：1）供水保證率要求較高的用戶；2）當出現短暫的自來水管網水壓不足或用水高峰引起水壓過低、水量不足時，補充水量、增加水壓的作用。

6、選購產品考慮因素

1、設備的流量和壓力應與建筑給水系統相匹配

二次供水設備的設計、選用和安裝應按照國家標準和行業標準執行，設備的設計流量應執行GB50015-2003（2009版）《建筑給排水設計規范》要求，設備的選用與安裝應符合12S109《疊壓（無負壓）供水設備選用與安裝》。設備的流量和壓力選用過小或過大都不合理，設備的流量和壓力選用過小會造成給水不足，影響用戶用水效果；設備的流量和壓力選用過大會造成設備閑置和成本浪費。所以，采購人應選擇與建筑給水系統要求的流量和壓力相匹配的二次供水設備。

2、必須獲得的資質

二次供水設備是向用戶輸送生活用或工業用清水的設備，水務安全非常重要，因此，二次供水設備必須具備以下資質：衛生部頒發的涉水產品衛生許可證和各水務公司的設備準入證。

3、關注節能指標和認證標志

CQC3153-2015《二次供水設備節能認證技術規范》中規定了二次供水設備單位供水能耗值，水泵使用臺數越多，效率越高，單位供水能耗越低。為了保證二次供水設備效率高、單位供水能耗低，還要求二次供水設備使用的三相異步電動機和清水離心泵必須使用高效節能產品，三相異步電動機要達到GB18613-2012《中小型三相異步電動機能效限定值及能效等級》中能效2級水平，清水離心泵達到GB 19762-2007《清水離心泵能效限定值及節能評價值》中節能評價值的要求。

二次供水設備的節能特征，中國質量認證中心通過認證手段給與辨識和評價，評價合格的設備為節能型設備，設備制造商通過粘貼“節”字認證標志進行明示。

4、選擇優化產品

除了技術指標外，還應考慮更優化產品：1）是否安裝遠程監控系統，遠程監控系統可以監視、傳輸和控制（部分系統實現控制功能）二次供水設備的運行狀態，調取實時水務數據，及時發現設備的故障狀態，完善日常維護，可以實現無人職守泵房。2）泵房噪聲是否達標，泵房噪聲是可以通過管道和樓體從泵房傳到住戶層，如果泵房噪聲超標，尤其是水泵的低頻噪聲，給住戶帶來非常不適的感受。

5、關注產品制造商的售后服務水平

為了保障建筑供水安全可靠、衛生和公眾利益，提高二次供水設備制造商的售后運行維護的管理水平要求，應關注二次供水設備制造商對于泵房環境、供水設備、消毒系統、排污系統、管道及閥門等維護管理體系的建立和運行管理。中國質量認證中心將對二次供水設備制造商的服務水平和質量進行要求和評價。

6、設備選用的注意事項

根據中國建筑標準設計研究院發布的《疊壓（無負壓）供水設備選用與安裝》規定，以下情形不得采用疊壓供水方式：1）在定時供水；供水總量不能滿足用水需求；供水管網可利用的水頭過低、壓力波動大、管徑偏小及供水部門認為不適用的區域；2）研究、制造、加工、貯存有毒物質、藥品等危險化學物質的工廠、科研所、倉庫等場所，不允許停水的用戶區域。
